Electro-pistões electrónicos
Produtos relacionados :
Aplicações típicas :
- equipamento industrial & automação
- automação & segurança de edifícios
- portas e janelas
- portas de garagem
|
21810 - Fechado aquando da quebra de alimentação
|
Pistão electrónico de segurança de enfiar
|
21610 - Aberto aquando da quebra de alimentação
Com sensor magnético N.A. para a posição de folha
21611 - Aberto aquando da quebra de alimentação
Sem sensor magnético

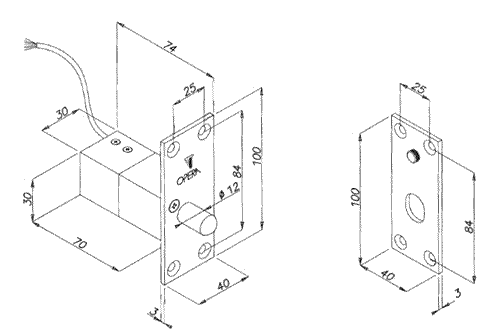

21810 - Fechado aquando da quebra de alimentação
Com sensor magnético N.A. para a posição de folha
21811 - Fechado aquando da quebra de alimentação
Sem sensor magnético
Frontal em aço inox mm. 100 x 40 x 3
Contra-placa em aço inox mm. 100 x 40 x 3 com magneto regulável em extensão
Corpo fechadura dimensões: mm. 70 x 30 x 30
Fecho diâmetro mm. 12, extensão mm. 18
Alimentação: 12/24 Vdc
Corrente Absorvida: 600 mA a 12 V / 300 mA a 24 V
Inserção corrente: 100%
Modo de funcionamento: Horizontal ( vertical a pedido )
Microinterruptor F./N.A./N.F. de posição do fecho
Os pistões electrónicos da série Quadra , devido às temperaturas de funcionamento,
não são adequados para a montagem sobre portas de madeira ou PVC |
DOCUMENTAÇÃO
Fonte de alimentação e baterias
Cárter para a aplicação superficial dos pistões série Quadra |
| |
|
Desenho técnico Pdf ( 16,70 Kb ) |
|
21813 - Fechado aquando da quebra de alimentação
|
Pistão electrónico de segurança de enfiar sem frontal
|
21813
Fechado aquando da quebra de alimentação
21613
Aberto aquando da quebra de alimentação
Corpo fechadura dimensões: mm. 70 x 30 x 30
Fecho diâmetro mm. 12, extensão mm. 21 (mm. 18 de curso)
Alimentação: 12/24 Vdc
Corrente Absorvida: 600 mA a 12 V / 300 mA a 24 V
Inserção corrente: 100%
Modo de funcionamento: Horizontal ( vertical a pedido )
Microinterruptor F./N.A./N.F. de posição do fecho
Desenho técnico Pdf (13Kb)
Os pistões electrónicos da série Quadra , devido às temperaturas de funcionamento,
não são adequados para a montagem sobre portas de madeira ou PVC |
|
| |

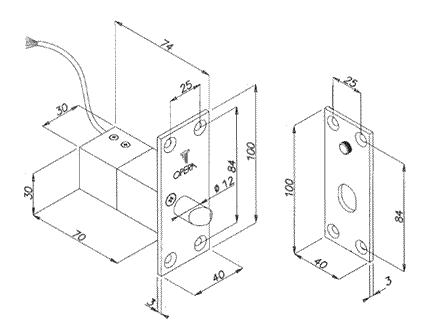

21910 - Fechado aquando da quebra de alimentação
|
Pistão electrónico de segurança de enfiar com ferrolho
|
21910 - Com sensor magnético N.A. para a posição de portinhola
21911 - Sem sensor magnético
Fechado aquando da quebra de alimentação
Frontal em aço inox mm.100 x 40 x 3
Contra-placa em aço inox mm. 100 x 40 x 3 com magneto regulável em extensão
Corpo fechadura dimensões: mm. 70 x 30 x 30
Ferrolho diâmetro mm. 12, extensão mm. 14
Alimentação: 12/24 Vdc
Corrente Absorvida: 600 mA a 12 V / 300 mA a 24 V
Inserção corrente: 100%
Modo de funcionamento: Horizontal ( vertical a pedido )
Microinterruptor F./N.A./N.F. de posição do ferrolho
Os pistões electrónicos da série Quadra , devido às temperaturas de funcionamento,
não são adequados para a montagem sobre portas de madeira ou PVC
|
|
| |
|
Desenho técnico Pdf ( 16,70 Kb ) |
| |
21913 - Fechado aquando da quebra de alimentação
|
Pistão electrónico de segurança de enfiar com ferrolho
|
21913 - Sem frontal
Fechado aquando da quebra de alimentação
Corpo da fechadura dimensões mm. 70 x 30 x 30
Ferrolho diâmetro mm. 12, extensão mm. 17 (mm. 14 de curso)
Alimentação: 12/24 Vdc
Corrente Absorvida: 600 mA a 12 V / 300 mA a 24 V
Inserção corrente: 100%
Modo de funcionamento: Horizontal (vertical a pedido)
Microinterruptor F./N.A./N.F. de posição do ferrolho
Desenho técnico Pdf (13Kb)
Os pistões electrónicos da série Quadra , devido às temperaturas de funcionamento,
não são adequados para a montagem sobre portas de madeira ou PVC |
|
