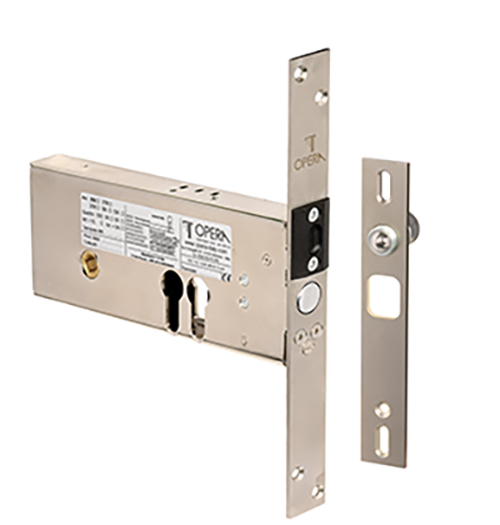

Elettroserrature da fascia - serie Classica OP

Intercambiabile con elettropistoni da fascia



op54038 op54036

Chiusa in mancanza di corrente

Aperta in mancanza di corrente

Art. OP54038

Art. OP54036



Entrata 70mm - 90mm sulla stessa meccanica

Voltaggio: 10~30Vdc

Assorbimento: 2,5/3 A di spunto - 130/230 mA di mantenimento

Apertura meccanica con cilindro europeo

Catenaccio rotante in acciaio temperato antitaglio con blocco meccanico in chiusura

Dimensioni catenaccio : estensione mm. 20 (mm. 25 nella versione XL) , diametro mm. 16

Elettronica di comando a microprocessore interna

Collegamento tramite connettore ad innesto rapido

Predisposizione per il collegamento in interblocco fra 2 o più porte

Comando N.A. di Apertura Contatto C. / N.A. / N.C. di posizione catenaccio

Controllo opto-elettronico della posizione di catenaccio

Sensore magnetico interno per la posizione di anta

Pulsanti per il monitoraggio e la regolazione dei tempi di richiusura da 0-5 sec. all'accostamento dell'anta e da 0-60 sec. se l'anta non viene aperta

Le temporizzazioni sono disinseribili per l'utilizzo dell'elettropistone con elettroniche di gestione esterne

Carter per montaggio da applicare

Istruzioni di montaggio e collegamento



Scarica disegno in Pdf
