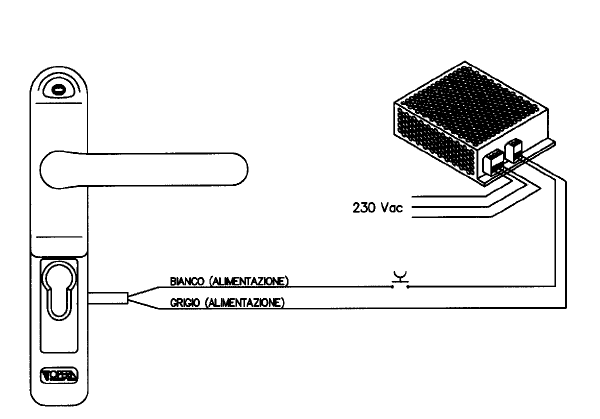

Elettromaniglia con attivazione diretta di corrente

L'alimentatore in figura è il nostro articolo 05320

Possibilità di collegamento con temporizzatore esterno Art. 51500







Scarica le istruzioni di collegamento e di regolazione dei tempi in formato PDF ( 288 Kb )



Schema 40800

Serie 406
L'elettromaniglia si presenta disabilitata (in folle) con il led di colore rosso acceso. Togliendo alimentazione il led si spegne e la maniglia consente l'apertura della porta. Questa condizione è limitata alla durata del taglio dell' alimentazione.

Serie 408
L'elettromaniglia si presenta disabilitata (in folle) con il led spento. Fornendo alimentazione il led si accende sul colore verde e la maniglia consente l'apertura della porta. Questa condizione è limitata alla durata dell' impulso elettrico.

E' possibile l'utilizzo sia del passacavo che dei contatti elettrici

Per mantenere la maniglia abilitata all'apertura per un periodo a discrezione dell' utente è necessario montare, in parallelo al pulsante di apertura, un interruttore che manterrà la porta abilitata fino al disinserimento dello stesso.
