 Elettroserrature a gancio basculante MAXIMA







Art. 25511 20 ... entrata 20mm - serratura motorizzata da incasso

Art. 25511 25 ... entrata 25mm - serratura motorizzata da incasso

Art. 25511 30 ... entrata 30mm - serratura motorizzata da incasso

Art. 25511 35 ... entrata 35mm - serratura motorizzata da incasso

Art. 25511 50 ... entrata 50mm - serratura motorizzata da incasso


Dimensioni Istruzioni di collegamento Console di comandoSemafori segnalatori

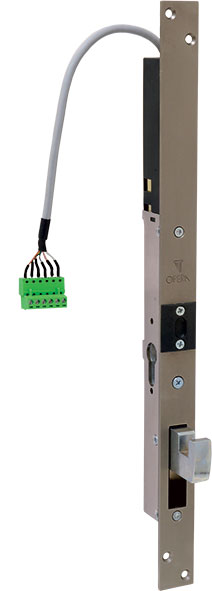

Elettroserratura motorizzata per porte scorrevoli

Apertura meccanica con cilindro europeo

Blocco meccanico del catenaccio in posizione di chiusura

Sensore magnetico con contatto N.A. per la verifica della posizione dell'anta da inserire sul telaio della porta.

Magnete e sensore regolabili in estensione fino a mm. 25

Cavo di uscita dal gruppo motore con connettore ad innesto rapido

Alimentazione: 12 Vdc - Corrente massima assorbita 4 A istantanei di spunto con limitatore a controllo elettronico

Tempo massimo di azionamento: 0,15 sec.

Controllo opto-elettronico della posizione di catenaccio





La serratura MAXIMA funziona unicamente con l'elettronica dedicata

Art 54250

Art 54255

Per 1 porta Per 2 porte
54250 54255
Dimensioni 240 x 150 x 48 mm Dimensioni 300 x 225 x 130 mm

Centrale elettronica per la gestione di una porta

Centrale elettronica per la gestione di due porte in interblocco

Alimentazione: 12-14 Vac / 65 V.A, 12 Vdc / 3 A

Corrente Assorbita : 100 mA in stand-by / 4 A allo spunto dell'elettroserratura

Predisposizione per il collegamento in interblocco fra 2 o più porte

Ingressi con contatti N.A. di : Apertura - Blocco o Metal Detector - Emergenza - Posizione catenaccio (opto-elettronico) - Posizione dell'anta

Uscite : Relè C./N.A./N.C. a doppio scambio per la segnalazione di stato catenaccio e per il collegamento ai semafori - Contatto Open Collector di Allarme Avaria

Possibilità di collegamento in cascata per interbloccare più porte fra di loro (da collegare nella misura di una per ciascuna porta da controllare) - Richiusura automatica dopo 0,5 sec. all'accostamento dell'anta - Richiusura automatica dopo 8 sec. se l'anta non viene aperta - Ripetizione automatica del comando ricevuto se non viene eseguito in apertura con n° 4 tentativi consecutivi- Ripetizione automatica del comando ricevuto se non viene eseguito in chiusura con n° 4 tentativi consecutivi
